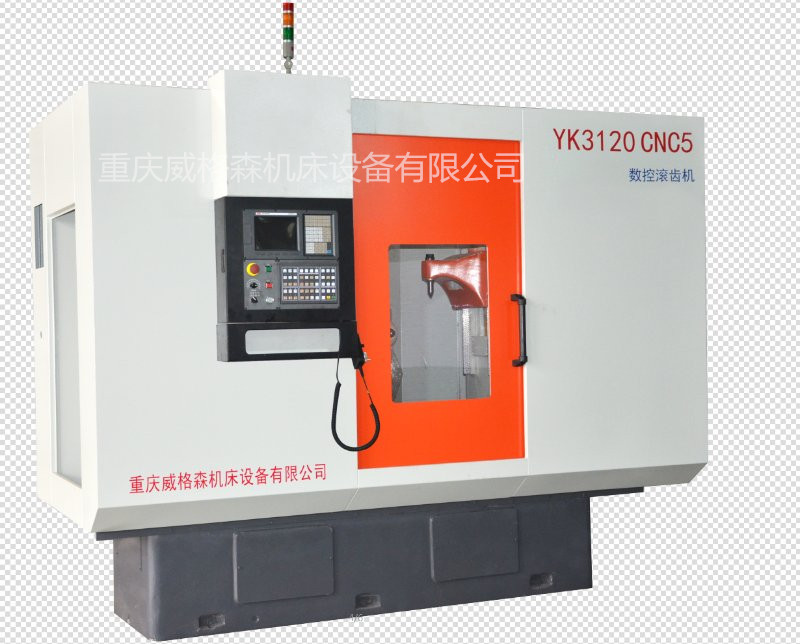

主要技術規格、參數
|
項 目 |
參 數 |
|
最大加工直徑 |
200mm |
|
最大加工模數 |
4（6）mm |
|
滑板行程 |
170mm |
|
滾刀最大安裝直徑、長度 |
140×140mm |
|
驅動單元及電機（總線系統） |
X軸：130ST-M15025M SD310-50 |
|
Z軸：130ST-M15015M SD310-50 |
|
|
C軸：150ST-M18015M SD310-50 |
|
|
B軸：180ST-M35015MA SD310-100 |
|
|
Y軸：80ST-03330MA SD310-30 |
|
|
滾刀最大軸向竄刀距離 |
95mm |
|
滾刀軸心到工作臺軸心間的距離 |
30-175mm |
|
滾刀主軸線至工作臺面距離 |
310-510mm |
|
主軸轉速 |
0~500mm/r |
|
主機凈重/毛重 |
3500/4200Kg |
主要功能及結構
1機床機構：本機床五個數控軸為：B—滾刀主軸回轉運動，C—工作臺回轉運動，X—徑向進給運動，Z—軸向進給運動，Y—切向竄刀運動，滾刀頭架回轉手動，B軸精密齒輪箱傳動，X、Y、Z、軸標配鋼性硬軌。各軸均采用交流伺服電機控制，既能夠單獨運動，也能夠?qū)崿F(xiàn)數控軸聯動。
2機床的分齒和差動鏈傳動比采用數控電子齒輪箱（EGB）進行控制。
3機床C軸采用精密雙頭蝸輪副傳動，也可選配零傳動直驅電機。
4 機床標配自動磁力排屑單元及冷卻系統。
5 機床采用全封閉護罩并可選配油霧分離器。
6 機床加裝獨立液壓系統、潤滑系統。
7 機床可選配KND\ SIEMENS\REXROTH\GSK 系統
8 工件鎖緊可選配液壓夾緊裝置。
